实验室通风系统是整个实验室设计和建设过程中的重点关注部分之一，其对于实验室环境的舒适度、实验工作人员的身体健康、实验设备的运行维护等方面产生重要影响，其中通风系统的风阀选用与安装关系到实验室的有效运行及节能降耗。



03 通用变风量蝶阀系列



3.1 通用变风量蝶阀是用于变风量系统的送风或排风管道上的风量控制装置，也可用于管道的压力控制。



3.2 通用单叶片变风量蝶阀。

3.2.1 通用单叶片变风量蝶阀具有以下特性：

1）阀门结构形式主要由阀外壳体、阀片、压差传感器（测风量）、阀轴等机械部件组成。

2）轴端带有阀片位置显示，阀体外部可见。

3）风量控制精度高，即使安装在弯头（R=1.00）下游也能保证精度。

4）机械阀体和电子控制部件组合成一体，安装接线后即可进行调试。

5）出厂前完成控制部件组装及内部接管接线。

6）出厂前设置并经过气流功能测试。

7）除特殊情况外，发货时阀片处于开启位置，现场在通电和控制配置之前便可进行通风运行。

8）通过调试软件进行现场配置。

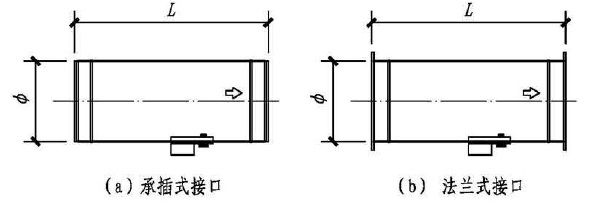

图4 通用单叶片变风量蝶阀



3.2.2 通用单叶片变风量蝶阀的技术参数:

1）风量控制精度误差在±5%以内。

2）工作环境温度：0℃~50℃。

3）阀前后工作压差范围50Pa~1000Pa。

4）阀体漏风量达到EN 1751等级C（相当于750Pa 压力下，阀体漏风量小于0.83 m³/ （h•㎡））。

5）阀片漏风量达到EN 1751等级4（相当于750Pa压力下，阀片漏风量小于18.0 m³/（h•㎡））。

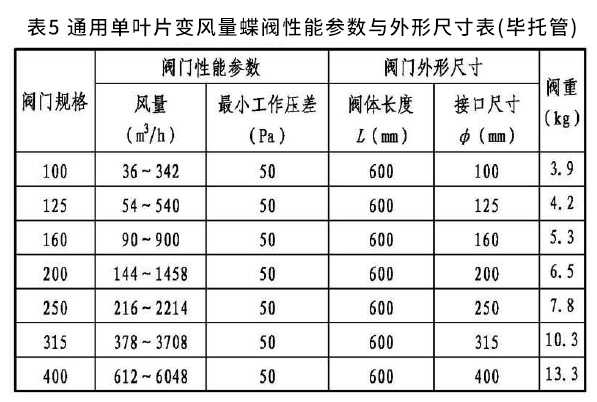

注：1. 表中通用单叶片变风量蝶阀(毕托管)的性能参数与外形尺寸是根据特定产品编制的，选用时应根据阀门生产企业资料进行复核。

2. 阀门入口前段应保证测量所需的直管段要求。

3. 为实现精确风量调节，阀前后必须保证最小工作压差值。





3.3 通用多叶片变风量蝶阀。

3.3.1 通用多叶片变风量蝶阀同样适用于洁净室、动物房、医院以及公共建筑中对通风、空调系统的风量控制。

3.3.2 通用多叶片变风量蝶阀性能参数与外形尺寸同上篇表3。





04 圆形多叶片蝶阀的组合阀体



4.1 圆形多叶片定风量、变风量蝶阀一般通过并联组合的形式，应用于通风、空调系统对大风管的风量控制中。



4.2 圆形多叶片蝶阀常见有五种并联组合形式，即：两阀体、三阀体和四阀体，其中三阀体和四阀体又各有两种排列组合形式。

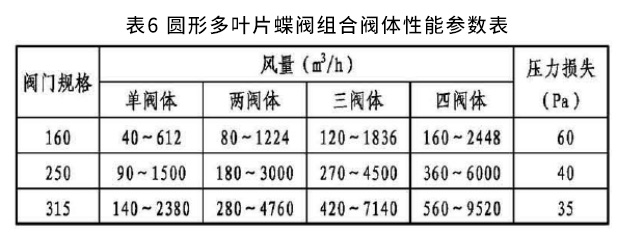

4.3 圆形多叶片蝶阀组合阀体性能参数见表6。



注：1. 表6中圆形多叶片蝶阀的性能参数是根据特定产品编制的，选用时应根据阀门生产企业资料进行复核。

2. 表中的“压力损失”是指阀位全开状态下，风阀量程的最大值风量通过时的最大静压降。

3. 为实现精确风量调节，阀前后必须保证不小于40Pa 的最小工作压差值。





4.4 两个及两个以上圆形多叶片变风量或定风量蝶阀组合的阀体通常采用法兰连接方式。

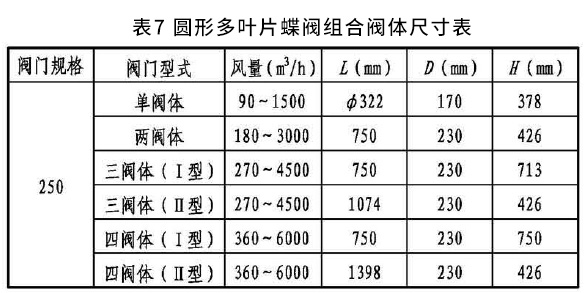

4.5 圆形多叶片蝶阀组合阀体尺寸见表7。



注：表7 中圆形多叶片蝶阀的外形尺寸是根据特定产品编制的，选用时应根据阀门生产企业资料进行复核。

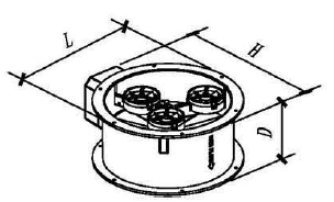

图5 单阀体圆形多叶片蝶阀

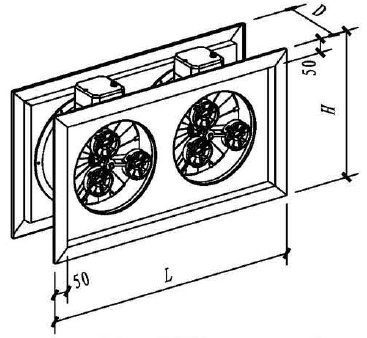

图6 两阀体圆形多叶片蝶阀组

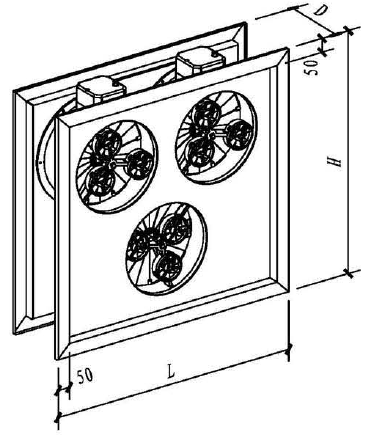

图7 三阀体圆形多叶片蝶阀组（Ⅰ型）

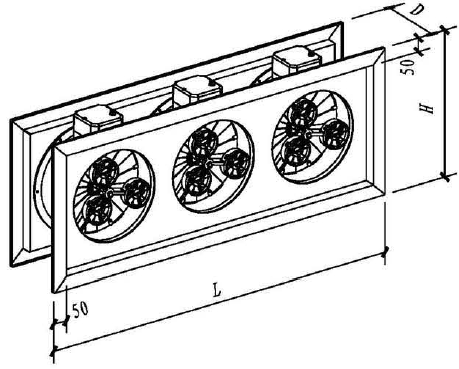

图8 三阀体圆形多叶片蝶阀组（Ⅱ型）

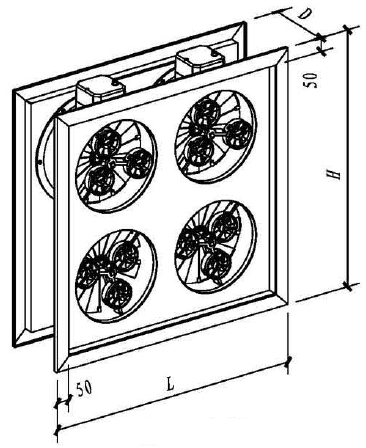

图9 四阀体圆形多叶片蝶阀组（Ⅰ型）

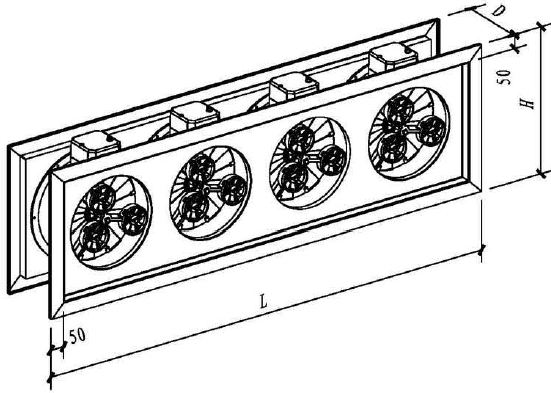

图10 四阀体圆形多叶片蝶阀组（Ⅱ型）







05 圆形定风量、变风量蝶阀的安装要求



5.1 圆形定风量、变风量蝶阀在安装之前首先要进行开箱检查，确认阀门具有产品合格证、产品说明书、装箱单等，同时标签上阀门类型、选项及安装方向与设计施工图纸一致。



5.2 蝶阀应安装在便于操作与检修的部位。安装后，手动或电动操作装置应灵活可靠，阀门关闭应严密。



5.3 当蝶阀安装在吊顶内时，应在阀门操作侧的吊顶上预留检修口；检修口不宜小于500mm x 500mm。



5.4 阀门气流方向标签和风管中空气流动方向应一致，并应严格按照安装标签所示的方向进行安装。



5.5 阀门与金属风管承插式连接时，四周缝隙应一致，不应有折叠褶皱。内涂的密封胶应完整，外贴的密封胶带应粘贴牢固。



5.6 当与金属风管法兰式连接时，应符合下列规定。

5.6.1 连接的螺栓应均匀拧紧，螺母宜在同一侧。

5.6.2 接口的连接应严密牢固。法兰的垫片材质应符合系统功能的要求，厚度不应小于3mm。垫片不应凸入管内，也不宜突出法兰外。



5.7 当阀门与非金属风管连接时，除应符合上述第5.6条的规定外，还应符合下列要求：

a. 风管与阀门应连接严密，法兰螺栓的两侧应加镀锌垫圈。

b. 采用承插式连接的圆形风管，直径小于或等于200mm时，插口深度宜为40mm~80mm，粘接处应严密牢固。



5.8 直径大于200mm的风阀等部件与非金属风管连接时，应单独设置支吊架。风管支吊架的安装不应有碍连接件的安装。



5.9 支吊架不应设置在风阀的操作部位，距离阀门的插接部位不宜小于200mm。



5.10 排风柜用变风量蝶阀通常有承插式、法兰式连接方式，可安装在垂直管道或水平管道上，见图11。多叶片变风量蝶阀安装时，阀前后无需直管段。单叶片变风量蝶阀安装时具体要求如下：

a. 基于文丘里原理内置风量测量段的单叶片变风量蝶阀安装时，阀门入口前段无直管段要求。

b. 以毕托管形式内置风量测量段的单叶片变风量蝶阀安装时，阀门入口前段应保证测量所需的直管段；当阀门内置有均流板时阀前无直管段要求。

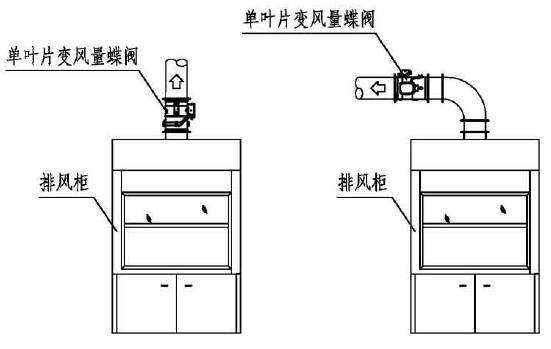

图11 圆形变风量蝶阀在排风柜管道上安装示意图



5.11 通用圆形单叶片定风量、变风量蝶阀安装时，阀门入口前段应保证测量所需的直管段，具体要求如下：

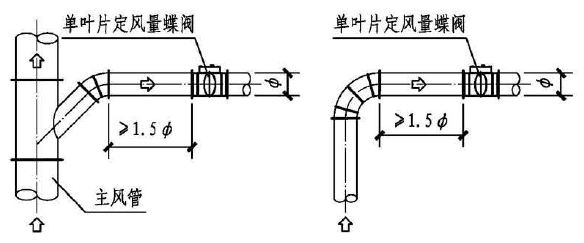

5.11.1 通用圆形单叶片定风量蝶阀的直管段要求，见图12。



图12 通用圆形单叶片定风量蝶阀安装直管段示意

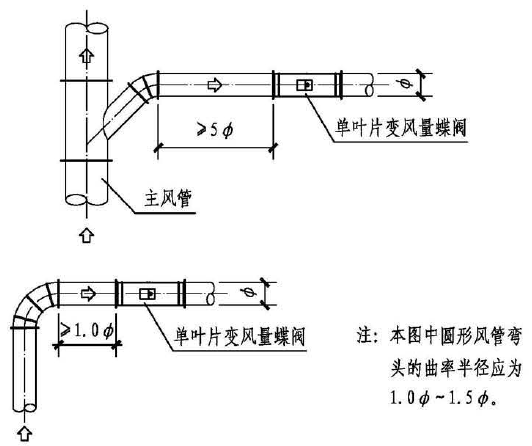

5.11.2 通用圆形单叶片变风量蝶阀的直管段要求，见图13。



图13 通用圆形单叶片变风量蝶阀安装直管段示意



5.12 单个阀体的通用圆形多叶片定风量、变风量蝶阀通常有承插式、法兰式以及抱箍式三种安装方式。



5.13 两个及两个以上通用圆形多叶片定风量、变风量蝶阀的组合阀体宜采用法兰连接方式。



5.14 单个多叶片定风量、变风量蝶阀承插式安装。

5.14.1 将聚丙烯风管（以下简称pp风管）插入阀体两端的内槽。

5.14.2 PP风管外部与阀口部圆周处涂抹密封胶密封。



5.15 单个多叶片定风量、变风量蝶阀法兰式安装。

5.15.1 法兰间应加密封垫料。当设计无要求时，输送含有腐蚀性介质的气体，应根据介质特性采用耐腐蚀材质。

5.15.2 PP风管的壁厚及法兰规格应符合现行行业标准《通风管道技术规程》JGJ/T141的规定，法兰用M8螺栓紧固。



5.16 两个及两个以上组合阀体安装时，多叶片定风量、变风量蝶阀阀组的矩形法兰与连接风管的法兰间应加密封垫料，法兰用螺栓紧固，螺栓规格应符合现行行业标准《通风管道技术规程》JGJ/T141的规定。矩形法兰的四角处应设有螺孔。
