实验室通风系统是整个实验室设计和建设过程中的重点关注部分之一，其对于实验室环境的舒适度、实验工作人员的身体健康、实验设备的运行维护等方面具有重要影响，其中通风系统的风阀选用与安装关系到实验室的有效运行及节能降耗。
01 排风柜用变风量蝶阀系列
1.1 排风柜用变风量蝶阀的阀外壳体、阀片、轴承材料等采用阻燃聚丙烯（俗称PP）或其他工程塑料制成；无金属部件与气流接触，耐腐蚀。
1.2 本文所描述排风柜用变风量蝶阀分为单叶片变风量蝶阀和多叶片变风量蝶阀两种。
1.2.1 单叶片变风量蝶阀是指阀片为单一叶片结构，以毕托管形式内置风量测量段或基于文丘里原理内置风量测量段的控制装置。
1.2.2 多叶片变风量蝶阀是指阀片为多叶片结构，以叶轮式测速装置测量风量的控制单元。
1.3 单叶片变风量蝶阀
1.3.1 单叶片变风量蝶阀具有以下特性：
1）阀门结构形式主要由阀外壳体、压差传感器（测风量）、阀片、阀轴等机械部件组成。
2）轴端带有阀片位置显示，阀体外部可见。
3）风量控制精度高。
4）带有快速执行机构，全行程运行时间小于2.5s。
5）可提供6.5:1的风量可调比。
6）机械阀体和电子控制部件组合成一体，安装接线后即可进行调试。
7）每个阀出厂前都经过气流标定，阀体标有含标定数据的标签。
8）除特殊情况外，发货时阀片处于开启位置，现场在通电和控制配置之前便可进行通风运行。
9）通过调试软件进行现场配置。
10）标准的RS485通信接口，采用Modbus RTU通信协议等。

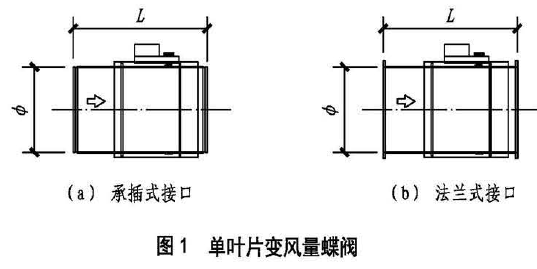

1.3.2 单叶片变风量蝶阀的外形与性能：
技术参数:
1）风量控制精度误差在±5%以内。
2）工作环境温度：0℃~50℃。
3）阀前后工作压差范围: 50Pa~1000Pa。
4）阀体漏风量达到EN 1751等级C（相当于750Pa压力下，阀体漏风量小于0.83 m³/ (h•㎡ )）。
5）阀片漏风量达到EN 1751等级4（相当于750Pa压力下，阀片漏风量小于18.0 m³/ (h•㎡ )）。

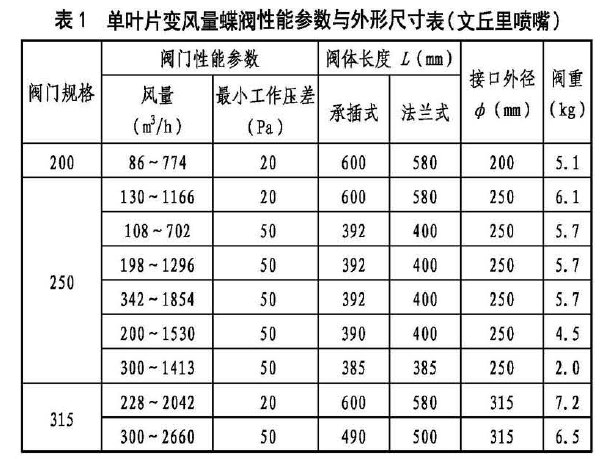

注：1. 表中单叶片变风量蝶阀（文丘里喷嘴）的性能参数与外形尺寸是根据特定产品编制的，选用时应根据阀门生产企业资料进行复核。
2. “阀重”是指阀门为法兰接口时对应的参数。

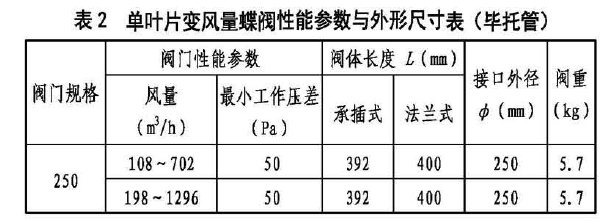

注：1.表中单叶片变风量蝶阀（毕托管）的性能参数与外形尺寸是根据特定产品编制的，选用时应根据阀门生产企业资料进行复核。
2. “阀重”是指阀门为法兰接口时对应的参数。
3. 为实现精确风量调节，阀前后必须保证最小工作压差值；当阀门内无均流设计时，其前后应按要求保证足够的直管段。
1.4 多叶片变风量蝶阀
1.4.1 多叶片变风量蝶阀是压力无关型的全自动风量控制装置。风阀叶轮组件测到的风量值反馈给控制器，控制器将实际风量值与通过信号输入计算的需求风量值对比，发出指令给电机调节叶片开启角度，将实际风量调节到需求值。
1.4.2 多叶片变风量蝶阀具有以下特性:
1）阀门结构形式主要由阀外壳体、叶片、叶轮式风速仪、温湿度传感器和控制盒等组成。
2）紧凑型结构。
3）压力无关型，流量及阀门开度可视化。
4）安装时，阀前后无需直管段。
5）每个多叶片变风量蝶阀在出厂前设定风量值，现场安装后，无需调试便能立即使用。
6）低噪声。

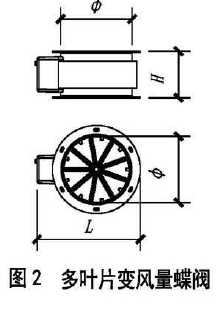

1.4.3 多叶片变风量蝶阀的外形与性能：
1）通常由PP+30GF 、PPS+30GF、人工蓝宝石以及氧化锆（陶瓷）材料制成。
2）对控制信号变化的响应时间小于2.5s。
3）可提供15：1的风量可调比。
4）风量控制精度误差在±5%以内。
5）工作环境温度: -20℃~60℃；阀前后工作压差范围: 40Pa~750Pa。

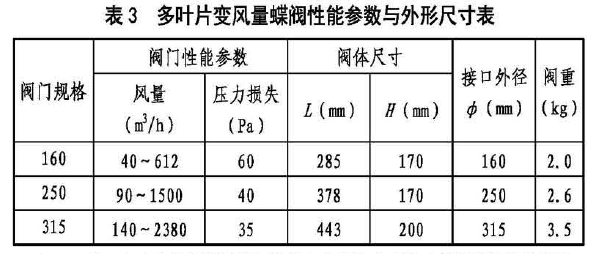

6）多叶片变风量蝶阀性能参数与外形尺寸见表3。
7）支持第三方标准通信协议: Modbus。
注：1. 表中多叶片变风量蝶阀的性能参数与外形尺寸是根据特定产品编制的，选用时应根据阀门生产企业资料进行复核。
2. 表中的“压力损失”是指阀位全开状态下，风阀量程的最大风量值通过时的最大静压降。
3. 为实现精确风量调节，阀前后必须保证不小于40Pa 的最小工作压差值。
02 通用定风量蝶阀系列
2.1 通用定风量蝶阀用于在静压变化的情况下，维持设定风量的场合。可安装于送、排风系统。
2.2 本文所描述通用定风量蝶阀分为单叶片定风量蝶阀和多叶片定风量蝶阀两种。
2.3 通用单叶片定风量蝶阀
2.3.1 通用单叶片定风量蝶阀具有以下特性：
1）阀门结构主要由阀外壳体、阀片、轴承、气囊和带弹簧片的凸轮组成。
2）阀门通常采用镀锌钢板等材料制成。
3）机械式自动结构，无需外部动力，免维护。
4）风量控制精度在设定点的±4% 以内。
5）风量控制精度高，可提供4 : 1的风量可调比。
6）不受安装位置限制，可水平或垂直安装。
7）工作温度: 0℃~50℃；阀前后工作压差范围: 50Pa ~1000Pa。

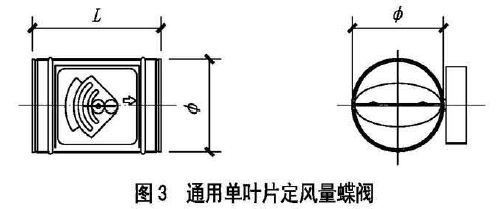

2.3.2 通用单叶片定风量蝶阀的外形与性能：

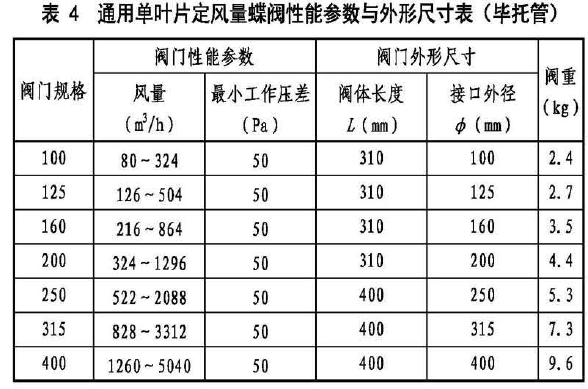

注：1.表中通用单叶片定风量蝶阀（毕托管）的性能参数与外形尺寸是根据特定产品编制的，选用时应根据阀门生产企业资料进行复核。
2. “阀门外形尺寸”与“阀重”均是指阀门为承插式接口时对应的参数。
3. 为实现精确风量调节，阀前后必须保证最小工作压差值。
4. 此类阀门的安装要求：
1）注意气流的方向，按箭头指示方向安装，箭头方向与气流方向保持一致。
2）阀门入口前段应保证足够的直管段。
3）当安装在吊顶内时，应在阀门操作侧的吊顶上预留检修口。
2.4 通用多叶片定风量蝶阀
2.4.1 通用多叶片定风量蝶阀是压力无关型的全自动风量控制装置。风阀叶轮组件自动比较检测到的当前风量值与设定风量值，调整叶片开启角度；在风管内压力变化时保持通过风阀的风量恒定。
2.4.2 通用多叶片定风量蝶阀的阀门结构、外观等与多叶片变风量蝶阀无区别，详见本文图2。
2.4.3 通用多叶片定风量蝶阀具有以下特性：
1）通常由PP+30GF、PPS+30GF、人工蓝宝石以及氧化锆(陶瓷)材料制成。
2）对控制信号变化的响应时间小于2.5s。
3）可提供15:1的风量可调比。
4）风量控制精度在设定点的±5%以内。
5）阀前后工作压差范围：20Pa~700Pa。
6）工作环境温度： -20℃~60℃。
7）电源：DC 24V (±10%) ；功耗：工作时8W，最大值12W。
8）支持第三方标准通信协议: Modbus，BACent。
9）通用多叶片定风量蝶阀性能参数与外形尺寸同多叶片变风量蝶阀，详见本文表3。
